Обзор систем «небесной» дозаправки самолетов от «Ленты.ру»


Первая в мире попытка передачи топлива в канистрах, 1912 год
Фото: fly.historicwings.com

Израильская компания Bedek, подразделение Israel Aerospace Industries, приступила к разработке новой системы дозаправки в воздухе, которая должна будет заменить привычную штангу. Новая система позволит летающим танкерам производить безопасную дозаправку одновременно трех самолетов; ее планируется устанавливать на конвертируемые в заправщики пассажирские лайнеры. «Лента.ру» решила вспомнить историю дозаправки летательных аппаратов в воздухе и подготовила обзор существующих сегодня систем.

Без посадки

Идея о возможности беспосадочной дозаправки самолетов возникла вскоре после первого полета братьев Райт, состоявшегося в 1903 году. Тем самым авиастроители и летчики рассчитывали значительно увеличить дальность и продолжительность полета самолетов. Первые попытки передачи топлива с одного летательного аппарата на другой были предприняты еще в 1912 году — в воздухе самолеты максимально сближались, а горючее и моторное масло передавались в канистрах из рук в руки людьми, стоявшими на крыльях (либо переносились из самолета в самолет одним человеком). Этот способ так и не получил широкого распространения из-за опасности и сложности.

В конце 1910-х годов была предложена система дозаправки по шлангу, а первое ее испытание состоялось в 1923 году. 27 июня 1923 года во время полета бипланов Airco DH.4B с одного из них был спущен шланг, конец которого пилот второго самолета вставил в горловину топливного бака. Горючее подавалось из специального бака, установленного на самолете-доноре, самотеком. Апробированная технология была признана удачной, и уже через два месяца состоялись ее более серьезные испытания, в которых приняли участие три самолета DH.4B Воздушной службы Армии США (с 1947 года — ВВС США): два — в роли танкеров и один — в роли реципиента.

Испытание состоялось 27-28 августа 1923 года. В общей сложности было произведено девять дозаправок без посадки самолета-реципиента, который благодаря этому провел в воздухе один день, 13 часов и 15 минут. Это был первый в истории продолжительный беспосадочный полет, совершенный при помощи дозаправки. В ходе девяти дозаправок на самолет-реципиент было передано 2,6 тысячи литров топлива и 140 литров моторного масла. Правда, хотя сама по себе система передачи топлива и была признана полезной, она не была эффективной — топливо нередко проливалось.

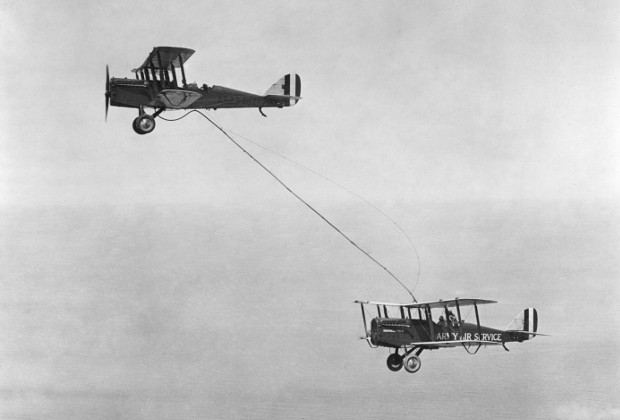

Первая дозаправка по шлангу 27 июня 1923 года
Фото: ВВС США

Самолеты DH.4B пилотировали капитан Лоуэлл Смит и лейтенант Джон Рихтер

» Кликните сюда для просмотра оффтоп текста.. «

К концу 1920-х годов дозаправка в воздухе производилась уже довольно часто, однако еще не использовалась как средство, позволяющее увеличить боевую дальность самолетов. В 1929 году рекорды продолжительности полета самолетов с использованием дозаправки ставились практически ежемесячно. Например, в январе 1929 года американский самолет Atlantic-Fokker C2A провел в полете шесть дней, 15 часов и 40 минут. В июле этого же года американский Curtiss Robin совершил полет продолжительностью 17 дней, 12 часов и 17 минут.

Во всех этих полетах использовалась система дозаправки, предложенная еще в 1910-х годах — шланг и топливо, текущее по нему под действием силы тяжести. В 1935 году американские военные летчики братья Эл и Фред Ки изобрели и испытали приемную горловину топливного бака, позволявшую избежать протечек. Испытательный полет этой горловины с множеством дозаправок состоялся 4 июня — 1 июля 1935 года; его продолжительность составила 27 дней, пять часов и 34 минуты. В испытаниях также участвовал самолет Curtiss Robin.

Несмотря на активное освоение технологии дозаправки самолетов в воздухе, практического применения она по-прежнему не находила. Однако сама идея активно распространялась в Европе; в частности, французские летчики проводили испытания собственных систем дозаправки, которые, впрочем, на вооружение приняты не были. В 1940-х годах в Германии разрабатывался дальний бомбардировщик Me.264. Благодаря применению на нем системы дозаправки планировалось достичь межконтинентальной дальности полета. Проект так и не был реализован; в 1944 программа Me.264 была закрыта.

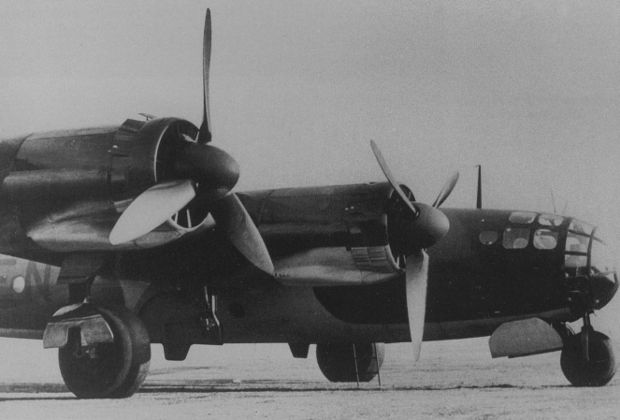

Me.264 прототип V1
Фото: Федеральный архив Германии

Прототип бомбардировщика совершил первый полет 23 декабря 1942 года. В общей сложности были построены три прототипа самолета.

Последний рекорд продолжительности полета при использовании дозаправки в воздухе был поставлен в США в 1949 году. Взлетевший 24 августа с аэродрома в Юме самолет Aeronca Sedan совершил посадку там же только 10 октября; все это время он кружил, не покидая границ штата Аризона. Продолжительность беспосадочного полета составила 46 дней и 20 часов. Однако следует отметить, что это был не последний рекордный полет самолета с использованием дозаправки. В 1959 году Cessna 172 провела в воздухе 64 дня, 22 часа и 19 минут, но дозаправлялась она в полете от грузовика на земле, следуя за ним на минимальной скорости (скорость сваливания для самолета этого типа составляет 87 километров в час).

К началу 1950-х годов для ускорения подачи топлива по шлангу уже широко использовались насосы. Впервые дозаправкой в воздухе для увеличения боевого радиуса самолетов военные воспользовались в 1951 году во время Корейской войны 1950-1953 годов. В воздухе дозаправлялись истребители-бомбардировщики Thunderjet, совершавшие вылеты с аэродромов в Японии. В роли танкеров выступали бомбардировщики B-29 Superfortress.

Сегодня дозаправка в воздухе используется как средство для увеличения не только боевого радиуса военных самолетов, но и их боевой нагрузки. Дело в том, что максимальная взлетная масса самолета заметно меньше массы, которой он может обладать в воздухе на крейсерской скорости и высоте. Для преодоления этого ограничения истребители взлетают с предельной боевой нагрузкой, но с минимальным количеством топлива в баках (при этом максимальная взлетная масса не превышается). После набора высоты и скорости боевые самолеты дозаправляются и уходят на выполнение задания.

«Шланг-конус»

Всего в ходе развития методов дозаправки летательных аппаратов в воздухе было предложено несколько оригинальных способов, включая передачу топлива в канистрах из рук в руки и перекидывание шланга из самолета в самолет. Для развития технологий воздушной дозаправки британский авиаконструктор Алан Кобэм (Alan Cobham) создал в 1934 году компанию Flight Refueling. Изначально она занималась разработкой систем дозаправки для пассажирских самолетов, которые должны были совершать трансатлантические перелеты. Но затем технологией заинтересовались американские военные.

В 1935 году авиаконструктор предложил систему относительно безопасного соединения самолетов топливным шлангом. Эту технологию в том же году испытали летчики Авиационной службы Армии США, планируя впоследствии использовать ее для увеличения продолжительности полета боевых самолетов.


Дозаправка по тросовой системе Кобэма
Фото: airrefuelingarchive.wordpress.com

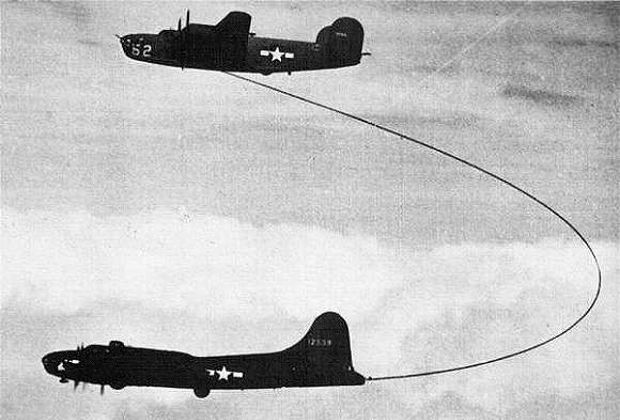

Бомбардировщик B-24D Liberator (сверху) производит дозаправку бомбардировщика B-17E Flying Fortress, 1943 год. Скорость подачи топлива по шлангу составляла 907 килограммов в минуту.

Суть системы Кобэма заключалась в том, что самолет-реципиент в полете выпускал стальной трос с петлей на конце, соединенный со шлангом. Самолет-заправщик при сближении специальным крюком на тросе цеплял трос самолета-реципиента и затягивал шланг в заправочное отделение у себя в фюзеляже. По окончании заправки самолет-реципиент втягивал трос и шланг обратно. При испытании системы в 1935 году самолетом-заправщиком выступил пассажирский биплан Handley Page W.10, а реципиентом — модифицированный Airspeed Courier.

В 1949 году американский бомбардировщик B-50 Superfortress из 43-й бомбардировочной эскадрильи совершил кругосветный полет, дозаправившись трижды. При дозаправке использовалась именно кабельная система перехвата топливного шланга. Продолжительность полета составила три дня, 22 часа и одну минуту. В роли самолета-заправщика выступали модифицированные самолеты KB-29M из 43-й авиационной заправочной эскадрильи. Этим испытанием была доказана практическая ценность воздушной дозаправки для военных.

В начале 1949 года компания Кобэма представила новую систему дозаправки, сегодня известную под названием «шланг-конус». Ее испытания в августе того же года провели Королевские ВВС Великобритании. Для испытаний использовался оснащенный шлангом бомбардировщик Avro Lancaster и реактивный истребитель Gloster Meteor с приемной штангой в носовой части. Самолет-реципиент дозаправлялся десять раз, получив 10,7 тысячи литров горючего. Meteor провел в воздухе 12 часов и три минуты.

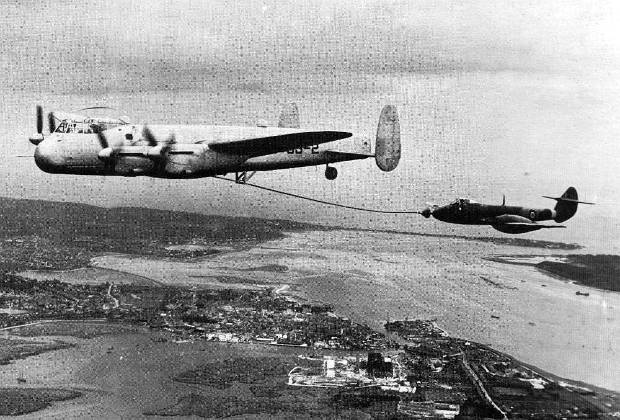

Испытание системы «шланг-конус», 1949 год
Фото: foroaviones.com

Первая система «шланг-конус» представляла собой выпускаемый гибкий шланг длиной около 30 метров с аэродинамическим конусом на конце, по виду напоминающим волан. Принцип работы системы заключался в том, что после выпуска шланга самолет-реципиент выравнивал свою скорость по отношению к летающему танкеру, а затем, осторожно маневрируя, вводил приемную штангу в конус. Соединение производилось при помощи магнитов. После соединения оператор включал насос, и топливо начинало перекачиваться (в первой версии — под действием силы тяжести, а во второй — при помощи электромотора). При помощи насоса скорость подачи топлива достигала 910 килограммов в минуту.

Система «шланг-конус» используется и сегодня, а в ВВС России она является единственной системой дозаправки в воздухе. По сравнению с первой версией она претерпела некоторые изменения. В частности, теперь для соединения конуса и приемной штанги используются электромагниты (после дозаправки они разъединяются силой натяжения шланга при сбросе скорости самолетом-реципиентом). Для подачи топлива применяются более мощные и эффективные насосы. Например, агрегат заправки ПАЗ-1М самолета-заправщика Ил-78М способен перекачивать до 2,3 тонны топлива в минуту, а УПАЗ-1 — до 1,7 тонны. Один Ил-78М может вести одновременную дозаправку трех самолетов.

Следует отметить, что сегодня самолеты-заправщики не проектируются как самостоятельный класс летательных аппаратов; они создаются на базе уже существующих пассажирских лайнеров, военно-транспортных или боевых самолетов. Так, Ил-78М ВВС России разработан на базе военно-транспортного Ил-76МД, американский KC-135 Stratotanker — на базе пассажирского Boeing 707, а KS-3A — на основе палубного противолодочного самолета S-3 Viking. При этом в роли заправщиков могут выступать и боевые самолеты без утери основных функций.

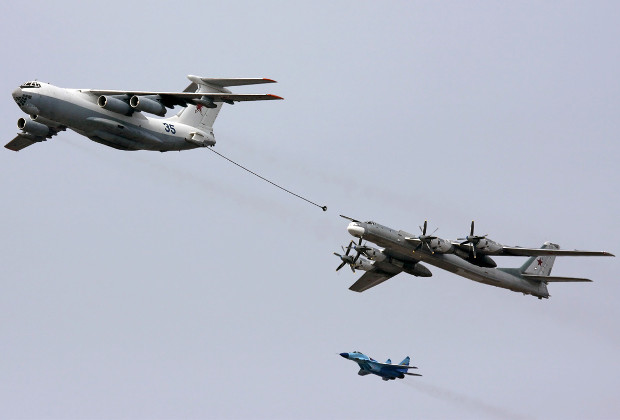

Ил-78М проводит дозаправку бомбардировщика Ту-95МС
Фото: avia-mir.com

В частности, вести дозаправку других самолетов в воздухе могут американские F/A-18 Hornet/Super Hornet, российские Су-24, Су-33, МиГ-29К и МиГ-35. Для этих целей на российских самолетах, например, используются модифицированные заправочные агрегаты УПАЗ-1 или ПАЗ-1, устанавливаемые опционально. Для палубной авиации такое решение является наиболее приемлемым и дешевым, поскольку специально разрабатывать палубную версию самолета-заправщика было бы дорого. «Дружеская» заправка (buddy refueling в английской терминологии), скажем, МиГ-29К такого же МиГ-29К позволяет существенно увеличить боевой радиус реципиента.

«Крыло-крыло» и штанга

Параллельно с изобретением системы «шланг-конус» велось создание и другой системы дозаправки. В конце 1940-х годов начальник Стратегического командования ВВС США Кертис Лемей заказал американской компании Boeing разработку системы дозаправки, которая бы позволяла передавать топливо на скорости значительно большей, чем по шлангу с применением насоса. Компания предложила военным жесткую топливную штангу, которая бы устанавливалась в кормовой части самолета и могла бы подавать топливо под большим давлением.

Первые такие системы были установлены на бомбардировщики B-29 в 1950-1951 годах. В общей сложности Boeing конвертировала в самолеты-заправщики KB-29P (оснащались штангой) 116 бомбардировщиков. Параллельно с разработкой нового заправочного агрегата Boeing вела и проектирование первого в мире серийного самолета-заправщика KC-97 Stratotanker; он создавался на базе военно-транспортного C-97 Stratofreighter. KC-97 поступил на вооружение в 1950 году. Позднее его постепенно заменили новые KC-135.

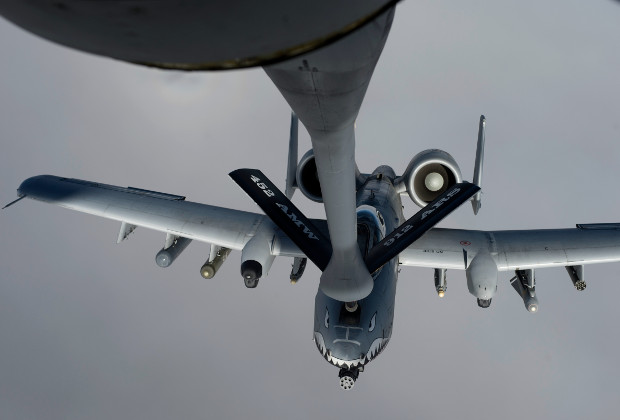

KC-135 производит дозаправку штурмовика A-10 Thunderbolt II
Фото: ВВС США

Заправочная штанга представляет собой телескопическую жесткую трубу, оснащенную небольшими крыльями на конце. Эти крылья используются оператором для контроля положения штанги. Устройство устанавливается в хвостовой части танкера и может использоваться для одновременной дозаправки только одного самолета. При использовании этого метода реципиент занимает место под самолетом-заправщиком, выполняя команды оператора. Затем уже оператор-заправщик, управляя крыльями на штанге, подводит ее к приемной горловине заправляемого самолета и стыкует их.

Современные системы дозаправки по штанге, длина которой составляет около 20 метров, способны подавать топливо со скоростью до 4,5 тонны в минуту. Такими системами комплектуются западные самолеты-заправщики KC-135, A330MRTT или KC-767MMTT. Поскольку по штанге можно передать больше топлива за короткое время, такие системы применяются для дозаправки не только истребителей, но и транспортных самолетов или бомбардировщиков. Для дозаправки самолетов со штангами-приемниками для топливных штанг танкеров используются специальные переходники типа «шланг-конус». На ряде самолетов, включая KC-767MMTT и A330MRTT, одновременно используются штанга и «шланг-конус». Агрегаты последнего устанавливаются под консолями крыла чуть в стороне от двигателей.

Между тем, пока ВВС США в 1950-х годах осваивали дозаправку по штанге, советские летчики-испытатели Игорь Шелест и Виктор Васянин предложили другую оригинальную систему дозаправки, получившую название «крыло-крыло». Она была испытана в 1951 году на бомбардировщиках Ту-4 и вскоре поступила на вооружение. Суть системы заключается в том, что из законцовки крыла самолета-заправщика выпускается трос со стабилизирующим парашютом. Второй самолет должен был штангой на законцовке своего крыла зацепить трос, после чего оператор заправки тянул трос и вытягивал из самолета-реципиента топливный шланг. Последний, достигнув крыла заправщика, стыковался с агрегатом подачи топлива.


Дозаправка по системе «крыло-крыло»
Фото: avia-simply.ru

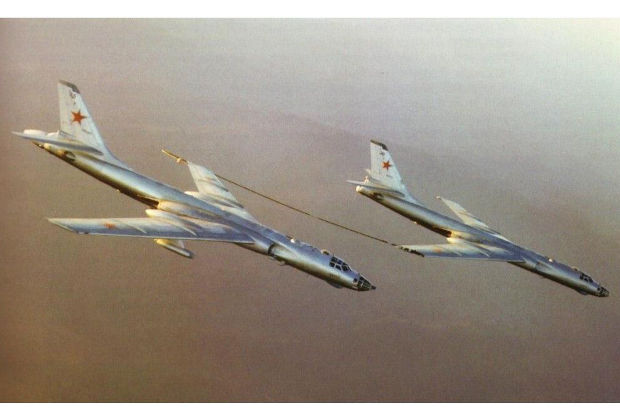

Бомбардировщик-донор Ту-16 (дальний) производит дозаправку однотипного бомбардировщика

Позднее такая система устанавливалась на бомбардировщики Ту-16, но была несколько изменена. Теперь уже самолет-реципиент выпускал топливный шланг со стабилизирующим парашютом, а самолет-заправщик должен был специальной штангой с крюком на законцовке крыла зацеплять его и подтягивать к заправочному агрегату. Использование системы «крыло-крыло» прекратилось в 1960-х годах, уступив место более удобной «шланг-конус».

Управляемая аэродинамическая плоскость

В январе 2014 года израильская компания Bedek, подразделение Israel Aerospace Industries, объявила о проектировании новой системы дозаправки в воздухе. Предполагается, что она заменит стандартную штангу и будет использоваться для одновременной дозаправки трех истребителей. По словам вице-президента Bedek по маркетингу и развитию бизнеса Джека Гейбера, проектом предполагается замена топливной штанги гибкими шлангами, на концах которых будут расположены аэродинамические поверхности, «подобные маленьким беспилотным летательным аппаратам».

Управление каждым из аппаратов будет производиться оператором заправки дистанционно по проводу. Подробности относительно перспективной системы Гейбер уточнять не стал. Предположительно, при выпуске гибких шлангов беспилотники будут разводить их по сторонам. Управляя аппаратами, оператор сможет производить подключение топливной магистрали заправщика к приемным штангам истребителей-реципиентов. В перспективе Bedek планирует устанавливать такие системы на летающие танкеры, конвертируемые из пассажирских лайнеров.

Василий Сычев

[Мэри]

Скончался авиаконструктор Ростислав Беляков, почетный генеральный конструктор ОКБ имени Микояна. Об этом в субботу сообщает «Интерфакс».

Беляков умер 28 февраля после тяжелой продолжительной болезни. Ему было 94 года.

Вся трудовая деятельность Белякова была связана с созданием самолетов марки «МиГ». Придя в особый конструкторский отдел главного конструктора Микояна, он исполнял обязанности генерального конструктора бюро с 1969 года и трудился на этом посту до 1997 года. Затем работал советником генерального конструктора.

Под руководством Белякова, в частности, создавались легкий фронтовой истребитель МиГ-29 и истребитель-перехватчик МиГ-31, а также истребитель-бомбардировщик МиГ-27, различные модификации самолетов МиГ-21, МиГ-23 и МиГ-25, и ряд принципиально новых летательных аппаратов, в том числе опытно-экспериментальный истребитель пятого поколения.
lenta.ru

[ka]

Вечная память! Уходит наследие СССР в небытие - с чем останемся?

[Мэри]

Леди пилота Пауэрса
США спишут легендарные самолеты-разведчики U-2
Пентагон, с 2011 года обязанный проводить регулярное сокращение расходов, 4 марта представил проект военного бюджета на 2015 финансовый год. Помимо прочего в документе предлагается провести полное списание стратегических разведывательных самолетов U-2 Dragon Lady и штурмовиков A-10 Thunderbolt II. И если последние в течение ближайших двух-трех лет заменят новыми многофункциональными истребителями F-35 Lightning II, то альтернативы U-2 пока не существует. Частично задачи Dragon Lady возьмут на себя стратегические беспилотные летательные аппараты RQ-4 Global Hawk, однако по своим возможностям они значительно уступают разведывательным самолетам.

Королева драконов

История американского стратегического разведывательного самолета U-2 Dragon Lady (это «прозвище» синонимично русскому «железная леди», но буквально переводится как «дракониха») началась практически одновременно с «холодной войной». Американским разведывательным службам понадобился самолет-разведчик, который был бы недосягаем для советских радиолокационных станций, систем противовоздушной обороны и истребителей-перехватчиков. Оснащенные разведывательным оборудованием бомбардировщики B-47 Stratojet и другие подобные самолеты легко перехватывались советской авиацией и не могли в полной мере выполнять задачи по сбору информации над территорией СССР.

» Кликните сюда для просмотра оффтоп текста.. «

Самыми высоколетающими боевыми самолетами на вооружении СССР в конце 1940-х годов были МиГ-17 ─ 13,7 тысячи метров. Радары были разработаны на базе американского оборудования, поставлявшегося в конце Второй мировой войны по договору ленд-лиза, и обнаруживали летательные аппараты на высотах до 19,8 тысячи метров. Самым же высоколетающим разведсамолетом, доступным для ВВС США, был британский English Electric Canberra PR3, летавший на высоте до 14,6 тысячи метров.

В 1953 году командование ВВС США объявило тендер на разработку разведывательного самолета, который смог бы выполнять полеты на высоте до 21,3 тысячи метров и обладал боевым радиусом в 2,8 тысячи километров. При этом заявки на участие в тендере принимались от небольших конструкторских бюро, чтобы те, по расчетам военных, могли полностью сосредоточиться на проекте. К участию в конкурсе пригласили компании Bell Aircraft, Martin Aircraft (позднее поглощенная Lockheed Aircraft Corporation) и Fairchild Engine and Airplane. Неофициальное предложение за рамками тендера командованию ВВС США сделала и компания Lockheed Aircraft Corporation.

U-2S
Фото: ВВС США

Последняя ─ чтобы ускорить процесс ─ привлекла к разработке самолета инженера Клэренса Джонсона. Ранее Джонсон создал тяжелый истребитель P-38 Lightning и первый американский реактивный истребитель F-80 Shooting Star, а также был известен досрочным и успешным завершением доверенных ему проектов. Авиаконструктор трудился в подразделении Skunk Works компании Lockheed. Он предложил облегченный вариант самолета без шасси, без вооружения и с длинным крылом, как у планера. Прототип самолета CL-282, оснащенный реактивным двигателем J73 от истребителя F-104 Starfighter, совершил первый полет в начале 1954 года и сумел подняться на высоту 21,3 тысячи метров.

Однако в середине 1954 года командование ВВС США объявило, что CL-282 военным не нужен. В частности, генерал Кертис Лемэй, начальник Стратегического авиационного командования, заявил, что не интересуется самолетами «без колес и пушек». Кроме того, военные объяснили, что одномоторный самолет значительно уступает по надежности многомоторным. В итоге ВВС США предпочли разведывательный X-16 компании Bell и модифицированные бомбардировщики B-57 Canberra (американская версия English Electric Canberra), предложенные Martin и Fairchild. На этом проект CL-282 должен был прекратить свое существование, но им неожиданно заинтересовалось Центральное разведывательное управление.

В 1950-е годы ЦРУ практически не имело собственных разведывательных самолетов и вынуждено было договариваться с ВВС США об использовании их летательных аппаратов. В конце 1954 года руководство управления рассмотрело все проекты самолетов, предложенные командованию ВВС, и решило профинансировать CL-282. Особенный интерес разведчиков вызвала возможность CL-282 выполнять полеты на высоте более 20 тысяч метров и малая по сравнению с другими самолетами эффективная площадь рассеяния. В марте 1955 года Lockheed получила контракт ЦРУ на разработку и производство 20 разведывательных самолетов на базе CL-282.

Сумма сделки составила 22,5 миллиона долларов. Первый самолет-разведчик нужно было поставить ЦРУ в июле 1956-го, а последний ─ в ноябре того же года. Lockheed Aircraft Corporation выполнила контракт точно в срок и сэкономила при этом 3,5 миллиона долларов, значительно унифицировав CL-282 с истребителем F-104 (новому разведчику от боевого самолета достались почти весь фюзеляж, двигатель и системы управления). Специально для нового самолета разработали только хвостовое оперение и крыло. Свое обозначение ─ U-2 ─ он получил в июле 1955 года.

Модель Bell X-16
Фото: home.windstream.net

Компания Bell успела построить только один макет нового разведывательного самолета и ни одного прототипа. В 1956 году ВВС США закрыли проект самолета.

К созданию крупноформатного фотоаппарата для самолета-разведчика привлекли астронома и проектировщика оптических систем Джеймса Бейкера. Изначально предложенная им камера имела объектив с фокусным расстоянием 240 дюймов (чуть более шести тысяч миллиметров). Но чтобы установить оборудование для съемки в и без того тесном внутреннем отсеке самолета, потребовались еще шесть дюймов. На это Джонсон ответил: «Да я бы бабушку продал за лишние шесть дюймов», ─ тогда Бейкер разработал фотоаппарат с объективом с фокусным расстоянием 180 дюймов и диафрагменным числом 13,56. Эта камера делала снимки разрешением 76 сантиметров с высоты 18 тысяч метров.

Специально для самолета было разработано и новое авиационное топливо. Его созданием занималась компания Shell Oil. Горючее, получившее обозначение JP-7, отличалось низкой летучестью и малой упругостью паров, то есть плохо испарялось при небольшом атмосферном давлении на большой высоте. Любопытно, что разработкой и производством топлива занималось подразделение Shell Oil, ответственное и за выпуск репеллентов. В 1955 году компания произвела несколько сотен тысяч галлонов (один галлон ─ 3,79 литра) JP-7, настолько сосредоточившись на его выпуске, что в США образовался серьезный дефицит репеллентов.

Разведывательные полеты U-2 начали осуществлять в июне 1956 года, а первый полет над территорией СССР состоялся в июле того же года. В мае 1960-го один U-2 был сбит над территорией СССР из зенитного ракетного комплекса, после чего полеты разведчиков над Советским Союзом прекратились, хотя продолжались вдоль границ страны. В целом же с 1956-го по 1960 год самолеты U-2 выполнили 24 разведывательных полета над СССР. В 1962 году самолеты-разведчики обнаружили строящиеся на Кубе стартовые позиции советских баллистических ракет в рамках операции «Анадырь»

Дело техники

Получившийся разведывательный самолет имел цельнометаллический фюзеляж, созданный по типу монокока с несущей обшивкой. Чтобы снизить его массу, на U-2 установили шасси велосипедного типа (по одной стойке со сдвоенными колесами в носовой и хвостовой частях), причем тормозами была оборудована только передняя стойка. В хвостовой части фюзеляжа в специальном контейнере устанавливался тормозной парашют. Колеса шасси оснащены цельнолитыми шинами. Перед взлетом под консоли крыла U-2 устанавливались специальные сбрасываемые вспомогательные стойки шасси. Изначально за их сброс отвечали наземные техники, которые ехали за набирающим скорость самолетом и на определенном этапе выдергивали вспомогательные колеса при помощи троса.

К слову, сбрасываемыми подкрыльевыми стойками шасси U-2 оснащается и сегодня. И по-прежнему аэродромные служащие «преследуют» самолеты такого типа при взлете, чтобы убедиться, что стойки шасси отсоединились. Особенностью конструкции Dragon Lady является и то, что из-за длинной носовой части и скафандра пилот (пилоты ─ в двухместной версии) практически не видит взлетно-посадочную полосу. При посадке самолет встречают на автомобилях все те же аэродромные служащие и по радио дают пилоту указания по маневрированию.

Chevrolet Camaro четвертого поколения преследует U-2S во время взлета
Фото: ВВС США

Для сопровождения U-2 при взлете и посадке ВВС США используют два-три спортивных автомобиля (в частности, Dodge Charger или Chevrolet Camaro), на которых порой приходится разгоняться до 250-270 километров в час. Любопытно также и то, что после касания взлетно-посадочной полосы U-2 некоторое время балансирует на колесных шасси, а затем опирается на законцовку одной из консолей крыла, оборудованную специальной титановой лыжей.

В настоящее время ВВС США, примкнувшие к проекту U-2 в 1956 году, выполняют полеты на двухместных учебных версиях самолета TR-1B и разведывательных U-2S. Их длина составляет 19,2 метра, высота ─ 4,9 метра, а размах крыла ─ 31,4 метра. Максимальная взлетная масса самолета составляет 18,6 тонны. Он оснащен одним двигателем General Electric F118-101, способным развивать тягу в 85 килоньютонов. U-2S может развивать скорость до 805 километров в час и выполнять полеты на высоте более 21,3 тысячи метров на протяжении 12 часов. Боевой радиус разведывательного самолета составляет 10,3 тысячи километров.

Современные Dragon Lady оснащаются подвесными контейнерами с цифровым разведывательным оборудованием, которое способно не только вести фото- и видеосъемку, но также производить радиоэлектронную разведку и, при необходимости, ретранслировать сигналы. В настоящее время на вооружении ВВС США стоят 35 самолетов-разведчиков U-2S/TR-1B, и за годы службы они прошли несколько программ модернизации. Последняя значительная программа завершилась в 2013 году. Самолеты получили новые системы контроля давления в кабине пилота и отбора воздуха от двигателя, благодаря которой летчики стали значительно реже страдать декомпрессионной болезнью.

На самолетах U-2 заменили штатные датчики контроля и системы регулировки давления в кабине пилота. Кроме того, были перенастроены приборы отбора воздуха от двигателей в ходе полета (воздух используется для повышения давления в кабине). Благодаря таким изменениям давление внутри кабины пилота при полете на высоте 21,3 тысячи метров удалось повысить с 4,4 фунтов-силы на квадратный дюйм (около 0,3 атмосферы) до восьми фунтов-силы на квадратный дюйм (0,54 атмосферы). Проще говоря, высота в кабине снизилась таким образом с обычных для U-2 8,9 тысячи метров до 4,6 тысячи. На модернизацию U-2S потратили 8,7 миллиона долларов.

К слову, снижение высоты в кабине стало самым значительным, но не единственным изменением конструкции Dragon Lady. Усовершенствованиям подвергалась и санитарная система самолета. В частности, изменилась конструкция оборудования сбора мочи, которая прежде иногда давала протечки, вызывая коррозию окружающих металлических элементов конструкции самолета, а в крайне редких случаях даже замыкание в оборудовании.

На покой

4 марта 2014 года министерство обороны США обнародовало проект военного бюджета на 2015 финансовый год, в котором предлагается снять с вооружения все разведывательные самолеты U-2. По оценке военных, эксплуатация аппаратов обходится дорого (32 тысячи долларов за один летный час), а сами самолеты уже значительно устарели. Решение Пентагона поддержало командование ВВС США, объявив, что намерено использовать вместо U-2 стратегические разведывательные беспилотные летательные аппараты RQ-4 Global Hawk (стоимость часа их полета составляет 24 тысячи долларов).

Со временем часть разведывательных функций U-2 передадут новым разведывательным беспилотникам RQ-180, летные испытания которых начались в конце 2013 года. В защиту U-2 выступила американская компания Lockheed Martin, которая прежде производила такие самолеты, а теперь занимается их модернизацией и техническим обслуживанием. Предприятие ссылается на данные самих же ВВС, ранее заявлявших, что летательных аппаратов, обладающих разведывательными возможностями Dragon Lady, в распоряжении США нет и в ближайшей перспективе не будет. Нынешние RQ-4 путем доработок смогут сравняться с U-2 не раньше чем к 2020 году.

RQ-4 на фоне заходящего на посадку TR-1B
Фото: ВВС США

С 2012 года американская компания Northrop Grumman по заказу ВВС США вела разработку «универсального адаптера полезной нагрузки» (UPA), который должен был позволить устанавливать на Global Hawk оптико-электронные системы EORS-2b и оборудование радиоэлектронной разведки ASIP самолетов U-2S. Военные планировали потратить на это 478 миллионов долларов, рассчитывая завершить разработку за три года, а затем в течение еще двух лет оснастить UPA все беспилотники RQ-4. Однако в ноябре 2013-го они отказались от проекта, сочтя его «нецелесообразным».

В свете грядущих изменений в военном бюджете командование ВВС США вернулось к идее оснастить Global Hawk полезной нагрузкой от U-2S, однако конкретное решение о возобновлении проекта UPA пока не принято. Любопытно, что ранее американские военные планировали полностью отказаться от разработки RQ-4, списать все беспилотники этого типа и продлить срок службы U-2 по меньшей мере до 2023 года. Эти планы ВВС в конце 2012 года заблокировал Конгресс США, предписавший к тому же закупить три дополнительных разведывательных беспилотника.

Теперь же командование американских ВВС объясняет планы списания U-2 и замены их беспилотными RQ-4 возможностью снизить потенциальное число потерь в вероятных военных конфликтах и увеличить продолжительность получения важной разведывательной информации. Ведь Global Hawk могут находиться в воздухе до 36 часов. Немаловажным фактором стало и значительное снижение стоимости эксплуатации RQ-4 ─ всего четыре года назад стоимость часа полета Global Hawk составляла около 46 тысяч долларов. Конгресс США еще может запретить ВВС списывать стратегические самолеты-разведчики, но шансов на, что «Королева драконов» останется в строю, с каждым днем становится все меньше ─ в условиях жесткого сокращения военных расходов Пентагон намерен сосредоточиться на других, более приоритетных проектах.

Василий Сычев
lenta.ru

[Мэри]

E-3A авиации НАТО
Фото: Boeing

Василий Сычев
Мне сверху видно все
Наиболее распространенные типы летающих радаров: обзор «Ленты.ру»
Североатлантический альянс 12 марта 2014 года направил к границе Украины два самолета дальнего радиолокационного обнаружения и управления E-3A Sentry. Они курсируют над территорией Польши и Румынии и занимаются сбором информации об обстановке в Крыму. В общей сложности авиация НАТО располагает 17 самолетами типа E-3, базирующимися в Гайленкирхене (Германия) под люксембургской регистрацией. «Лента.ру» выяснила, какие самые распространенные самолеты дальнего радиолокационного обнаружения и управления стоят сегодня на вооружении ВВС и ВМС разных стран мира.

За рубежом самолеты дальнего радиолокационного обнаружения и управления (ДРЛОиУ) принято называть AEW&C (Airborne Early Warning and Control; авиационное раннее предупреждение и управление) или AWACS (Airborne Early Warning and Control System; авиационная система раннего предупреждения и управления). Сейчас летательными аппаратами такого класса располагают 23 страны, включая США, Россию, Индию, Израиль, Пакистан, Грецию, Францию и Таиланд. Как правило, самолеты ДРЛОиУ отвечают за сбор информации о воздушном движении, но могут использоваться и для обнаружения наземных целей.

» Кликните сюда для просмотра оффтоп текста.. «

Преимущество самолетов ДРЛОиУ — высокая мощность их радиолокационного оборудования, которое позволяет получать оперативные сведения о летательных аппаратах противника без захода в зону действия большинства систем его противовоздушной обороны. В зависимости от типа этого оборудования, а также высоты полета летательных аппаратов противника самолеты ДРЛОиУ могут обнаруживать и сопровождать воздушные цели на дальности, превышающей 650 километров. Количество таких целей может достигать сотни. Самолеты могут координировать действия ВВС и предоставлять войскам оперативные данные.

Один самолет ДРЛОиУ с высоты полета девять тысяч метров может вести наблюдение за территорией площадью до 312 тысяч квадратных километров. В частности, три американских «авакса» E-3C могут обеспечить постоянный радиолокационный обзор воздушного пространства над всей Центральной Европой. При этом зоны обнаружения самолетов будут пересекаться. Наконец, летающие радары позволяют сделать менее заметными для противника дружественные истребители, поскольку последним практически не нужно пользоваться собственными радиолокационными станциями.

Высокая эффективность самолетов ДРЛОиУ делает их приоритетной целью для авиации противника, поэтому они редко выполняют полеты вне зоны действия союзных систем ПВО или без прикрытия истребителей. Созданные, как правило, на базе больших военно-транспортных самолетов или пассажирских лайнеров, летающие радары не отличаются высокой маневренностью и могут стать легкой мишенью для истребителей противника. Кроме того, самолет ДРЛОиУ, являющийся мощным источником радиоволнового излучения и имеющий внушительные размеры, хорошо заметен для радаров систем ПВО и может быть обнаружен противником.

Сегодня во всем мире насчитывается более 230 самолетов дальнего радиолокационного обнаружения и управления. «Лента.ру» подготовила краткий обзор пяти самых распространенных типов, стоящих на вооружении не только ВВС, но и ВМС разных стран мира. Рейтинг составлялся на основе данных об активном летном составе ВВС и ВМС, подготовленных Международным институтом стратегических исследований, авиационной базы данных Flightglobal MiliCAS и портала GlobalSecurity. При расчете использовался усредненный показатель количества самолетов дальнего радиолокационного обнаружения и управления.

E-2 Hawkeye




E-2C ВМС США
Фото: ВМС США


E-2D ВМС США
Фото: ВМС США


E-2T ВВС Таиланда
Фото: gadgetfreak.gr

Палубный самолет дальнего радиолокационного обнаружения E-2 Hawkeye был разработан во второй половине 1950-х и совершил первый полет в 1960 году; на вооружение ВМС США он поступил в 1964-м. Сегодня это самый распространенный тип летающих радаров, он стоит на вооружении пяти стран мира — США, Египта, Тайваня, Франции и Японии. В активном летном составе ВВС и ВМС этих стран числится в общей сложности 92 самолета E-2C/D/K/T. Часть из них проходит программу модернизации — получает новое бортовое радиоэлектронное оборудование, доработанные радары и системы идентификации «свой-чужой».

Наиболее распространен E-2C. При длине 17,5 метра, размахе крыла 24,6 метра и высоте 5,6 метра он способен развивать скорость до 598 километров в час. Боевой радиус самолета составляет 320 километров, продолжительность патрулирования — до четырех часов. Самолет оснащен вращающейся антенной импульсно-доплеровской радиолокационной станции в обтекателе над задней частью фюзеляжа. E-2С способен обнаруживать воздушные цели типа «самолет» на дальности до 540 километров или крылатые ракеты на дальности до 260 километров.

Сейчас ведется разработка усовершенствованного самолета E-2D, который будет оснащен новым радаром APY-9 с активной фазированной антенной решеткой, новыми системами радиосвязи, интегрированной системой спутниковой связи и «стеклянной» кабиной пилотов. Несколько самолетов мелкосерийного производства уже переданы американским военным, проводятся их оценочные испытания. Как ожидается, усовершенствованные E-2D с увеличенной дальностью обнаружения воздушных целей будут приняты на вооружение американских ВМС в 2015 году. Пока они планируют приобрести 75 летающих радаров такого типа.

E-3 Sentry


E-3C ВВС США
Фото: Boeing


E-3A авиации НАТО
Фото: Boeing


Sentry AEW.1 ВВС Великобритании
Фото: Boeing

Летающий радар E-3 Sentry разработан американским авиастроительным концерном Boeing в первой половине 1970-х на базе грузового лайнера Boeing 707-320. Первый полет состоялся в 1976-м, а уже в 1977-м E-3 поступили на вооружение ВВС США. По распространенности самолеты дальнего радиолокационного обнаружения и управления такого типа уступают только E-2 Hawkeye. Они стоят на вооружении четырех стран (Великобритании, США, Саудовской Аравии и Франции), а также авиации НАТО. Сейчас полеты выполняют в общей сложности 64 летающих радара типа E-3A/C/D/F. В составе Королевских ВВС Великобритании они получили обозначение AEW.1.

Следует отметить, что к семейству E-3 можно отнести и японские самолеты дальнего радиолокационного обнаружения E-767 AEW&C, созданные на базе пассажирского лайнера B767, но с использованием радиолокационного оборудования Sentry. Воздушные силы самообороны Японии выполняют полеты на четырех радарах этого типа.

E-767 имеет 46,6 метра в длину, 12,6 метра в высоту, размах крыла — 44,4 метра. Самолет способен развивать скорость до 855 километров в час, его боевой радиус составляет 1,6 тысячи километров. Sentry может вести патрулирование на протяжении шести часов без дозаправки и обнаруживать высоколетящие цели типа «самолет» на дальности до 650 километров. Аппарат оборудован импульсно-доплеровской радиолокационной станцией кругового обзора, вращающаяся антенна которой установлена в обтекателе над хвостовой частью фюзеляжа. Кроме того, на E-3C есть и вспомогательный радар обзора нижней полусферы для обнаружения низколетящих самолетов и вертолетов.

А-50




А-50У ВВС России
Фото: ТАНТК имени Бериева

А-50У ВВС России
Фото: Министерство обороны России


А-50ЭИ ВВС Индии
Фото: ТАНТК имени Бериева

Разработкой самолета ДРЛОиУ А-50 занимался Таганрогский авиационный научно-технический комплекс имени Бериева в середине 1970-х. Аппарат, созданный на базе военно-транспортного Ил-76МД, совершил первый полет в 1978 году, а в 1989-м поступил на вооружение. Сегодня летающие радары А-50/У/ЭИ в количестве 29 единиц стоят на вооружении России и Индии. Индийская версия создана на базе модернизированного Ил-76МД с двигателями ПС-90А-76 и импульсно-доплеровской радиолокационной станцией EL/M-2075 израильской компании Elta Systems. Разрабатывался и вариант А-50И для Китая, однако этот проект не был завершен. Необорудованный Ил-76 был передан Пекину и позднее оснащен китайской системой KJ-2000.

А-50 при длине 48,3 метра, размахе крыла 50,5 метра и высоте 14,8 метра способен выполнять полеты на скорости в 800 километров в час, продолжительность его полета составляет около девяти часов. Самолет оборудован радиотехническим комплексом «Шмель» с импульсно-доплеровской радиолокационной станцией. Он может обнаруживать воздушные цели типа «бомбардировщик» на дальности до 650 километров, типа «истребитель» ─ до 300 километров и крылатые ракеты на дальности до 215 километров. Он же может использоваться и для обнаружения наземных целей на дальности до 250 километров. Сейчас на вооружение ВВС России поставляются модернизированные самолеты А-50У.

Базовая версия А-50 способна одновременно сопровождать до 300 целей и обеспечивать управление 30 истребителей. В модернизированном А-50У количество сопровождаемых целей было увеличено. Еще одним отличием А-50У стало появление на борту комнат отдыха для экипажа и буфета с бытовой техникой.

KJ-200


KJ-200 ВВС Китая
Фото: defence.pk


KJ-200 ВВС Китая
Фото: pakmr.blogspot.com


KJ-200 ВВС Китая
Фото: china-defense.blogspot.com


KJ-200 ВВС Китая
Фото: china-defense.blogspot.com

Про китайский самолет дальнего радиолокационного обнаружения и управления KJ-200 известно немного. Предположительно он разрабатывался с начала 2000-х, а на вооружение ВВС Китая поступил в 2009 году. Самолеты вооружены 15 KJ-200, разработанными на базе военно-транспортного самолета Y-8 (измененная копия советского Ан-12). Двумя летающими радарами на базе Y-8 также располагают ВВС Пакистана, однако их самолеты оснащены радиотехническим комплексом ZDK-03, экспортной версией KJ-2000 в дискообразном обтекателе. Некоторое время назад возможностью покупки KJ-200 интересовалась Венесуэла, однако контракт на поставку самолетов пока не подписан.

KJ-200 способен развивать скорость до 650 километров в час и выполнять полеты на расстояние до 5,6 тысячи километров. Предположительно он оснащен импульсно-доплеровской радиолокационной станцией в обтекателе, внешне похожем на шведские системы Ericsson Erieye. Шведские системы имеют радар с активной фазированной антенной решеткой и устанавливаются на самолеты Saab 340 или Saab 2000. На китайском самолете продольный обтекатель антенны радара установлен над центральной частью фюзеляжа. Предполагают также, что KJ-200 оснащен американскими турбовинтовыми двигателями PW150B и радиоэлектронным оборудованием Honeywell.

B737 AEW&C


B737 Wedgetail Королевских ВВС Австралии
Фото: Boeing


B737 Wedgetail Королевских ВВС Австралии
Фото: Boeing


B737 Peace Eye ВВС Южной Кореи
Фото: Boeing


B737 Peace Eye ВВС Южной Кореи
Фото: Boeing


B737 Peace Eagle ВВС Турции
Фото: Boeing

Проект летающего радара B737 AEW&C начался в 2000 году, когда министерство обороны Австралии заказало у американского концерна Boeing разработку самолета дальнего радиолокационного обнаружения и управления. B737 AEW&C выполнил первый полет в 2004 году и поступил на вооружение ВВС Австралии в 2009-м. Сегодня самолеты этого типа стоят на вооружении Австралии, Турции и Южной Кореи, их общее число насчитывает 11 единиц. На вооружении этих стран самолеты получили обозначения Wedgetail, Peace Eagle и Peace Eye соответственно.

B737 AEW&C создан на базе пассажирского лайнера B737-700IGW и изначально был заявлен как упрощенная версия E-3 Sentry. Этот аппарат длиной 33,6 метра, высотой 12,5 метра и с размахом крыла 35,8 метра способен выполнять полеты на скорости до 850 километров в час, дальность полета составляет 6,5 тысячи километров. B737 AEW&C оснащен радаром MESA с электронным сканированием, который способен одновременно обнаруживать воздушные и морские цели, а также осуществлять управление истребителями. Дальность обнаружения воздушных целей типа «бомбардировщик» составляет 600 километров, истребителей ─ 370 километров, а фрегатов ─ 240 километров.

Самолет американской разработки может одновременно сопровождать до 180 целей и осуществлять управление 24 истребителями. Летающий радар также оснащен оборудованием радиоэлектронной разведки, которое с высоты полета в девять тысяч метров позволяет обнаруживать источники радиоволнового излучения на дальности до 850 километров.

[S-top]

Ка-22 (Проект «X») (по кодификации НАТО: Hoop — «Обруч») — советский винтокрыл, разработанный в ОКБ Камова


В СССР в 1960 был построен винтокрыл поперечной схемы Ка-22 (конструкции Николая Камова) с двумя несущими винтами и двумя турбовинтовыми двигателями (конструкции Александра Ивченко) по 4300 кВт (5900 л. с.) и полётной массой в 37 т.
07.10.1961 был установлен официально зарегистрированный мировой рекорд скорости на винтокрыле Ка-22 — 356,3 км/час, экипаж Д.К. Ефремова. Рекорд не побит по сей день.



24 ноября 1961 года на Ка-22 был установлен мировой рекорд грузоподъёмности для винтокрылов: груз в 16 485 кг был поднят на высоту 2557 м



Технические характеристики
Экипаж: 4 человека
Грузоподъёмность: 5000-8000 кг
Размеры грузовой кабины:
длина: 17,8 м
ширина: 2,8 м
высота: 2,4 м
Длина: 26,75 м
Размах крыла: 23,8 м
Диаметр несущих винтов: 22,5 м
Высота: 10,37 м
Нормальная взлётная масса: 31 000 кг
Максимальная взлётная масса: 32 000 кг
Масса топлива во внутренних баках: 4600 кг
Силовая установка: 2 Ч Д-25ВК
Мощность двигателей: 2 Ч 5500 л.с.
Лётные характеристики
Максимальная скорость: 370 к
м/ч
Крейсерская скорость: 316 км/ч
Практическая дальность: 720 км
Практический потолок: 4300 м
Статический потолок: 5500 м
Длина разбега: 800 м
Длина пробега: 800 м


Ка-22 оказался крайне сложным в управлении, не похожим ни на вертолёт, ни на самолёт. Было принято решение не пускать Ка-22 в серийное производство, а принять на вооружение вертолёт Миля. Проект был закрыт; две оставшиеся машины — 01-02 и 01-04 — утилизированы (из 4 машин до сегодняшнего дня не уцелела ни одна-последний готовый на 90 % Ка-22 уничтожили на Ташкентском авиационном заводе в конце 1990-х после нескольких попыток пристроить его в музеи).
С тех пор в России винтокрылов не создавали, однако работы по этой тематике велись, и в 1972 году при КБ Миля возник проект винтоплана Ми-30, в отличие от винтокрыла Ка-22, не являющегося автожиром-вертолётом-гиродином, а имеющим схему с парой поворотных винтов.


Сообщение отредактировал S-top - 23.03.2014 - 18:05

[Мэри]

[S-top]

Вертолет МИ-4

В конце 40-х гг. в ОКБ М.Л.Миля приступают к проектированию многоместных вертолетов различных схем. В их силовых установках первоначально планировалось использовать вертолетный вариант самолетного двигателя АШ-62 мощностью 1000 л.с. Рассматривались проекты двухвинтовых аппаратов «модной» в то время продольной схемы с одним или двумя моторами. Однако вскоре стало ясно, что за кажущимися преимуществами продольной схемы таится множество серьезных проблем, и в 1949 г. М.Л.Миль принимает решение проектировать многоместный одновинтовой вертолет с одним двигателем АШ-62. Но, к сожалению, попытка главного конструктора ОКБ-478 А.Г.Ивченко переделать этот двигатель в вертолетный вариант не удалась, и М.Л.Милю пришлось ориентировать разработки на значительно более мощный мотор AШ-82 конструкции А.Д.Швецова.

На создание машины отводился только один год. Конструкторы в ОКБ работали по 14—16 часов в сутки, ночевали на заводе. Для нового вертолета, превосходившего Ми-1 по взлетной массе в три раза, была выбрана двухэтажная компоновка, аналогичная компоновке американского аппарата Сикорский S-55. Мощный четырнадцатицилиндровый (двойная звезда) авиационный двигатель АШ-82В (вертолетный) с осевым вентилятором и муфтой включения находился в носу фюзеляжа полумонококовой конструкции. Взлетная мощность двигателя была 1700 л.с, номинальная — 1530 л.с. За двигателем, в районе центра тяжести вертолета, располагалась вместительная грузовая кабина размером 4.5 x 1.6 x 1.76м с откидными сиденьями десантников, швартовочными приспособлениями, трапом для загрузки техники. Заканчивалась кабина большим люком. Это было новым решением в практике мирового вертолетостроения. Для перевозки крупногабаритных грузов и крановых работ винтокрылый аппарат впоследствии был оснащен системой внешней подвески грузоподъемностью до 1300 кг. В подфюзеляжной гондоле разместили подвижную стрелковую установку НУВ-1 с крупнокалиберным пулеметом ТКБ-481М. Огонь из пулемета вел бортмеханик. Сверху над грузовой кабиной находилась кабина пилотов. Сиденья летчиков располагались рядом. Их кабина имела большую площадь остекления. За кабиной были расположены отсеки главного редуктора и топливного бака. При необходимости увеличения дальности полета дополнительный бензобак мог устанавливаться в грузовой кабине.

На базе Ми-4 и Ми-4 А создали более трех десятков военных и гражданских модификаций и вариантов. Среди них были:

» Кликните сюда для просмотра оффтоп текста.. «

Ми-4ГФ — заводское название «разоруженного» Ми-4, был предназначен для использования в ГВФ.

Ми-4М (Ми-4ВМ) — противолодочная модификация, созданная в 1953 г. (первоначальное обозначение ВМ-12). На Ми-4М вместо пулеметной установки в подфюзеляжной гондоле разместили штурмана-оператора, в носовой части установили поисковую РЛС «Курс», позднее замененную на «Рубин-В» (модификация называлась Ми-4МР), в фюзеляже расположили гидроакустическую станцию «Баку», дополнительный топливный бак и спасательную лодку. Вооружение состояло из глубинных бомб, подвешиваемых снаружи по бортам фюзеляжа или гидроакустических буев, сбрасываемых через люк в полу грузовой кабины. В 1955 г. на базе Ми-4М был создан вариант морского тральщика Ми-4БТ, на котором использовались надувные баллонеты для посадки на воду. Построенный в 1957 г. вариант с опытной гидроакустической станцией «Рион» имел заводское обозначение Ми-4РИ.

Ми-4МЭ — экспортный вариант противолодочного Ми-4М, созданный в 1964 г.

Ми-4МТ — ударный противолодочный торпедоносец, созданный на базе Ми-4М в 1963 г.; мог брать на борт торпеду ПЛАТ-1 или ракету «Кондор» либо глубинные бомбы общей массой до 520кг; из-за отсутствия поисковой РЛС применялся только вместе с Ми-4М. В 1963 г. на базе Ми-4М ОКБ М.Л. Миля разработало поисково-ударный комплекс, включающий ударный Ми-4МУ, поисковый Ми-4МО с гидроакустической станцией «Ока» и поисковый Ми-4МС с теплопеленгатором первоначального обнаружения «Сура».

Ми-4П (Ми-4ВП) — пассажирская модификация, созданная в 1954 г., у которой отсутствовала подфюзеляжная гондола, створки грузолюка были заменены обтекателем, иллюминаторы имели прямоугольную форму. В салоне были установлены диваны, в хвостовой части — санузел и багажное отделение. Первые Ми-4П имели обтекатели на колесах. В базовом варианте этот вертолет перевозил 8-11 пассажиров. В 1957 г. создали десятиместную версию с креслами от Ил-18. В 60-е гг. серийно строился 13-местный вариант с более широкими окнами. Ми-4П стал первым в СССР вертолетом, на котором начались регулярные пассажирские перевозки. В то время он обслуживал около ста пассажирских линий.

Ми-4А (Ми-4ВА, Ми-4СХ) — агротехническая (сельскохозяйственная) модификация, созданная в 1954 г. Имела вместо подфюзеляжной кабины тоннельный распылитель, штанги-распрыскиватели по бокам фюзеляжа и бункер внутри грузовой кабины. Еще один сельскохозяйственный вариант — Ми-4с появился в 1968 г. Он отличался более современным оборудованием и боковыми подвесными баками с химикатами.

Ми-4Л (Ми-4ВЛ) — лесопожарный вариант, построенный в 1954 г. Мог осуществлять высадку пожарного десанта (до 8 человек), тушение огня с помощью установленного в подфюзеляжной гондоле водяного ствола и химобработку леса. Баки с огнегасящей жидкостью размещались в грузовой кабине.

Ми-4ФВ (Ми-4КВ) — «фотограф-водитель» с аппаратурой «Кварц-49» для управления катером-мишенью ВМФ, был испытан в 1955 г.

Ми-4Щ — полярный вариант, созданный в 1955 г. для работы на советских арктических и антарктических станциях.

Ми-4М — медицинский вариант, созданный в 1956 г. по заказу Министерства здравоохранения СССР. Некоторые Ми-4 переоборудовались в «летающие операционные».

Ми-4СП — специальная спасательная модификация, созданная в 1956 г., была оборудована боковой стрелой с лебедкой, веревочной лестницей, поисковыми радиостанциями и сбрасываемыми надувными плотами и лодками. В экипаж входил медработник.

Ми-4ПГ — первый опытный вариант, оснащенный системой для перевозки грузов на внешней подвеске, был создан в 1956 г.

Ми-4СВ — «утепленный» вариант Ми-4, созданный в 1956 г. для работы на Севере.

Ми-4 с радиоаппаратурой «Приставка». Создан в 1957 г. для управления автоматическими аэростатами.

Ми-4С — вертолет-салон, первый семиместный вариант был построен в 1957 г. для правительства Йемена. Через два года в ОКБ М.Л.Миля были созданы специальные шестиместные салоны для Советского правительства и командования ВВС СССР. Они имели улучшенную виброзвукоизоляцию и усиленные средства связи.

Ми-4Н «Филин» — опытный разведывательный вариант для ведения боевых действий в ночных условиях, построенный в 1958 г.

Ми-4ПС — разработанная в 1958 г. поисково-спасательная модификация, оснащенная поисковой РЛС «Рубин-В», двумя дополнительными топливными баками, расположенными в грузовой кабине, лебедкой, спасательными средствами, световыми маяками и бомбами-красителями на бомбодержателях, а также надувными баллонетами для посадки на воду.

Ми-4 постановщик противотанковых мин. В этот вариант переоборудовались вертолеты десантно-транспортных модификаций путем снятия створок грузового люка и установки сзади транспортера-миноукладчика.

Ми-4 транспортировщик и укладчик труб. Разработан в 1961 г для использования при строительстве газопроводов.

Ми-4КК, Ми-4КУ — подвижной пункт непрерывного управления частями, выделенными для поддержки сухопутных войск. Создан в 1961 г. для оперативных групп воздушных армий. Представляет собой комплекс из двух вертолетов: командного пункта Ми-4КК (Ми-4ВКП) и пункта управления авиационными соединениями Ми-4КУ (Ми-4ВПУ). Вертолеты могли действовать как вместе, так и самостоятельно.

Ми-4У — вертолет-целеуказатель, оборудованный аппаратурой «Успех» для обнаружения наземных и надводных целей и выдачи данных целеуказания системам ракетного оружия ВМФ. Построен в 1961 г.

Ми-4ГР — вариант, оснащенный в 1963 г. широкодиапазонной панорамной радиолокационной станцией обнаружения и ретрансляции «Гребешок-3».

Ми-4ТАРК — разработанный в 1963-1964 гг. телевизионный артиллерийский разведчик-корректировщик.

Ми-4МК (Ми-4ПП) — постановщик помех, оснащенный в 1964 г. станцией радиопомех «Маяк-3» и дополнительными антеннами.

Ми-4 с круговой киносъемочной аппаратурой «Панорама». Создан в 1965 г.

Ми-4АВ (вооруженный). Разработка вооруженных модификаций вертолета Ми-4А началась с 1958 г. Проектировались различные варианты с легким, усиленным и тяжелым стрелково-пушечным, бомбардировочным и ракетным вооружением. В 1960 г. было построено два демонстрационных варианта: один нес на боковых консолях шесть блоков УБ-16-57 по 16 неуправляемых ракет КАРС-57, а другой — два блока по шесть турбореактивных ракет ТРС-132. Отсутствие у командования Вооруженных Сил должного интереса затянуло внедрение вооруженных вертолетов в эксплуатацию. Только в 1965 г. после успешных огневых испытаний двух Ми-4А, вооруженных восемью блоками УБ-16-57 по 16 КАРС-57, ОКБ М.Л. Миля получило возможность разработать серийный вариант вооружения вертолета. Созданный в 1967 г. вертолет огневой поддержки сухопутных войск Ми-4АВ был оснащен комплексом вооружения К-4В, включавшим четыре противотанковые управляемые ракеты (ПТУР) 9М17М «Фаланга» и 96 неуправляемых реактивных снарядов С-5М калибра 57мм в шести блоках УБ-16-57У. Вместо блоков на бомбодержателях могли подвешиваться шесть бомб по 100кг или четыре бомбы по 250кг либо баки с зажигательным веществом. Предусматривался и вариант подвески пушечных и пулеметных контейнеров. Всего в вооруженную модификацию было переоборудовано около 185 вертолетов Ми-4А. В проемах боковых окон и дверей монтировались шкворневые пулеметные установки. Вертолеты Ми-4 начиная с венгерских событий 1956 г. принимали участие во всех военных операциях советских войск и вооруженных сил других государств. Там часто создавались различные «суррогатные» варианты вооружения.

Ми-4УМ — радиоуправляемая мишень — вариант Ми-4, созданный в 1979 г.

Летающие лаборатории Ми-4. Помимо упомянутых выше модификаций и вариантов, Ми-4 и Ми-4А широко использовались в качестве различных летающих лабораторий с целью испытаний как агрегатов и систем создаваемых новых летательных аппаратов, так и оборудования для других отраслей промышленности.

Несущий винт, автомат перекоса, силовая установка, редуктор и часть системы управления Ми-4 были практически без изменения использованы ОКБ А.С.Яковлева при создании тяжелого вертолета двухвинтовой продольной схемы Як-24.

Ми-4 китайского производства выпускались в десантно-транспортном, пассажирском, сельскохозяйственном и аэрофотосъемочном вариантах. В 1979 г. на одну из таких машин установили канадский газотурбинный двигатель Пратт-Уитни РТ6-6 «Туин-Пак».

[S-top]

Противолодочный cамолёт-амфибия Бе-12


В середине 60-х годов конструкторскими коллективом, возглавляемым Г.М. Бериевым, был создан новый противолодочный самолет амфибия Бе-12. В октябре 1960 г. новый самолет осуществил первый полет. Машина предназначалась для замены летающей лодки Бе-6. Западная пресса оперативно отреагировала на появление в СССР амфибии. В частности, журнал "ФЛЮГ РЕВЮ", выходящий в Германии, в 1969 г. писал: "Бериев создал не только самый большой из находящихся на вооружении самолет-амфибию, но и доказал с помощью этой перспективной машины необходимость существования летающих лодок.

» Кликните сюда для просмотра оффтоп текста.. «

"Чайка" несомненно, усиливает мощь советской морской авиации ВМФ. Бе-12 представляет собой моноплан с двухлонжеронным крылом типа "чайка". Конструкция самолета цельнометаллическая, основной материал - дюраль. Лодка - двухреданная. Задний редан заостренный, с водяным рулем, Крыльевые поплавки не убираемые. Бе-12 стал первым отечественным самолетом-амфибией, оснащенным турбовинтовыми двигателями. На нем устанавливались два ТВД, конструкции А.Г. Ивченко с моторесурсом 4000 часов (аналогичные ТВД ставились на Ил-18,Ил-38,Ан-10,Ан-12,Ан-32). Двигатели оснащались автоматическими четырехлопастными винтами АВ-68И диаметром 4,5 м. Для обеспечения жизнеспособности самолета при неработающих основных двигателях на Бе-12 установлены вспомогательные ГТД АИ-8.

Для поиска подводных лодок самолет имел размещенную в носовом обтекателе РЛС, а в хвостовой штанге, вынесенной для устранения помех за хвостовое оперение, датчик магнитных аномалий. На машине предусмотрена установка разведывательного оборудования, в частности аэрофотоаппаратов. Бе-12 активно используется российской морской авиацией до настоящего времени. За время эксплуатации на нем было установлено 42 мировых рекорда. С 1992 г. планировалось начать замену Бе-12 на значительно более современный самолет аналогичного типа А-40, но финансовые трудности оставили вопрос открытым.

» Кликните сюда для просмотра оффтоп текста.. «

Тактико-технические характеристики

Год принятия на вооружение - 1963
Размах крыла - 29,71 м
Длина самолета - 30,17 м
Высота самолета - 7,00 м
Площадь крыла - 105,00 кв.м
Масса, кг
- пустого самолета - 24500
- нормальная взлетная - 29480
- максимальная взлетная - 36000
Тип двигателя - 2 ТВД "Прогресс" АИ-20Д
Мощность - 2 х 5500 л.с.
Максимальная скорость - 610 км/ч
Крейсерская скорость - 473 км/ч
Практическая дальность - 4200 км
Боевой радиус действия - 3200 км
Практический потолок - 8000 м
Взлетная дистанция, м
- на земле - 2000
- на воде - 2300
Посадочная дистанция
- на земле - 1800
- на воде - 2300
Экипаж - 4 чел

Вооружение

Боевая нагрузка - 4000-5000 кг на 4 узлах подвески и отсеке оружия

противолодочные 450-мм торпеды АТ-1 или АТ-2, глубинные бомбы ГБ, осветительные бомбы ОАБ, маркеры.

[Мэри]

Учения "Авиадартс-2014" в граничащей с Украиной Воронежской области пройдут с 21 по 26 мая, определило Минобороны России. Они совпадут с первым туром президентских выборов на Украине, который состоится 25 мая. Экипажи 71 военного самолета и вертолета отрепетируют противодействие средствам противовоздушной обороны противника, уничтожение наземных целей и ковровые бомбардировки вражеской территории.

После прошлогоднего успеха танкового биатлона Минобороны решило внедрять новые виды боевых учений в спортивно-состязательном формате. На таких показательных соревнованиях военные не просто отрабатывают порядок действий во время боя, но и демонстрируют командирам, журналистам и зрителям, что умеют делать это лучше других.

Первый и второй этапы учений "Авиадартс-2014" прошли в начале года в округах. Как сообщил РБК офицер центрального аппарата Минобороны, третий из этапов учений на воронежском полигоне Погоново пройдет с 21 по 26 мая. В авиастрельбах примет участие 71 авиационный экипаж - на единицу техники больше, чем число самолетов и вертолетов, принявших участие в параде 9 мая в Севастополе. Базироваться авиация на время состязаний будет в Рязани, Липецке и Воронежской области.

» Кликните сюда для просмотра оффтоп текста.. «

В пресс-службе Военно-воздушных сил России РБК рассказали, что в учениях будут задействованы оперативно-тактическая авиация (Су-27, Су-24, Су-25, Су-34 и МиГ-29), армейская (вертолеты Ми-8, Ми-24, Ми-28, Ка-52), дальняя (Ту-22М3) и военно-транспортная авиация (Ил-76). От Западного военного округа в соревнованиях по летной выучке примут участие экипажи бомбардировщиков Су и истребителей МиГ с авиабаз, расположенных на территории восьми регионов, рассказали в пресс-службе военного округа.

В ходе учений летчики отработают слетанность в составе пар и звеньев, технику пилотирования, задачи аэронавигации, боевое применение ракетного, бомбового и пушечного вооружения по наземным целям, а также преодоление систем ПВО условного противника, рассказал источник в Минобороны.

Для состязаний будет подготовлена уникальная мишенная обстановка, сообщил РБК начальник пресс-службы ЗВО Олег Кочетков, впервые наземные цели будут представлены не только деревянными макетами, но и реальной авиационной и автомобильной бронетехникой. Военные даже перевезли на транспортном вертолете Ми-26Т два неспособных передвигаться самостоятельно самолета МиГ-25РБ (вес груза - 15 т). Ржавые машины будут имитировать дежурную пару истребителей противника. Самолеты L-39 доставляются на полигон автотранспортом с различных регионов страны в разобранном виде, после чего собираются на месте. Всего для конкурса будет представлено свыше 30 различных мишеней.

"Активная фаза учений, когда летчики непосредственно будут выполнять задачи в воздухе, в том числе с применением боевого оружия, пройдет 24-25 мая", - сказал РБК начальник группы информационного обеспечения, ВВС полковник Игорь Климов. 21 мая будет открытие, 22-23 мая - теоретические экзамены и сдача нормативов по физической подготовке, 26 мая - закрытие с награждением победителей.

Заместитель директора Института политического и военного анализа Александр Храмчихин не исключил, что выбор даты авиаучений сделан намеренно. "Вполне возможно, что в Минобороны руководствовались при этом складывающейся военно-политической обстановкой на Украине", - отметил эксперт.

"9 мая мы уже отлично продемонстрировали Западу возможности нашей авиации, которая долетела до Крыма и обратно. Видимо, решили закрепить успех", - добавил руководитель Центра военного прогнозирования Анатолий Цыганок.

В целом военный эксперт скептически относится к эффективности таких видов учений, как танковый биатлон и авиадартс. "Министр Сергей Шойгу делает все для того, чтобы привлечь внимание к Минобороны, но это идет не на пользу российской армии, а исключительно на пользу самому Шойгу", - сказал Цыганок, добавив, что вкладываемые в проведение таких соревнований средства разумнее было бы потратить на закупку новых танков и самолетов. По данным Цыганка, на танковый биатлон в прошлом году было потрачено около 50 млн руб.

В июне-июле пройдет заключительный, четвертый этап "Авиадартса", сказал РБК полковник Климов. В нем впервые примут участие зарубежные экипажи, подтвердили участие Белоруссия и Казахстан. Также было направлено приглашение французской стороне, но пока ответ не получен. Кроме того, в заключительном этапе авиадартса впервые примут участие вертолетные экипажи МЧС, МВД и ФСБ России.

Иван Петров
рбк
